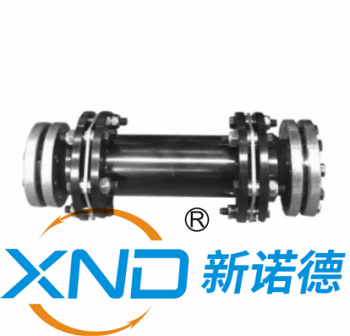

JMIJ型雙金屬膜片聯軸器

型號： P63AD5E0F7EADC
品牌： XND-新諾德

銷售價：
會員價： 最低起 更多會員價
市場價：
商品評分： (共0人評論)

數量： -+
我要詢價

商品詳情

品牌：XND-新諾德
所屬分類：金屬膜片聯軸器
商品編號：G63AD5E0F7EA8F

<div style="text-align: center;"><font size="6" face="Microsoft Yahei" color="#ff0000">JMIJ型 雙金屬膜片聯軸器</font></div><div style="text-align: center;"><font size="6" face="Microsoft Yahei" color="#ff0000">(JB/T9147-1999)</font></div><div style="text-align: center;"><font size="6" face="Microsoft Yahei" color="#ff0000"><br/></font></div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/ac/26/c5/79a8a73ad3cbabbbe9756c838b3dce8f8b2de09a.jpg?1672305933#h"></div><div style="text-align: center;"><br/></div><div style="text-align: center;"><div style="text-align: left;"><font size="3">JMIJ型接中間軸型膜片聯軸器是一種高性能的金屬彈性元件聯軸器，由中間的套筒和兩邊的膜片組、半聯軸器通過鉸制孔螺栓交錯地聯接起來，膜片組由由多片很薄得不銹鋼板制成，膜片組根據結構不同可分為連桿式和整體式兩種。</font></div><div style="text-align: left;"><font size="3">JMIJ型接中間軸型膜片聯軸器靠兩邊的膜片的彈性變形來補償所聯兩軸的相對位移，主要特點是不用潤滑，結構較緊湊，，使用壽命長，無旋轉間隙， 不受溫度和油污影響，具有耐酸、耐堿、   的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動。</font></div><div style="text-align: left;"><font size="3">JMIJ型膜片聯軸器基本參數和主要尺寸 mm(JB/T 9147-1999)</font></div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/e0/96/08/15d3468a71d800ea826e905d03936d7f74d2021c.jpg?1672306189#w"></div><div style="text-align: left;"><table width="100%" border="1" cellspacing="0" cellpadding="0"><tbody><tr><td width="8%" rowspan="3">型 號</td><td width="6%" rowspan="3">公稱轉矩 <br/>Tn /N.m</td><td width="6%" rowspan="3">瞬時   大轉矩Tmax <br/>            /N.m</td><td width="7%" rowspan="3">許用轉速 <br/>[n] <br/>            /r.min -1 <br/>             </td><td width="16%" rowspan="3">軸孔直徑d(H 7 ) <br/>             </td><td colspan="4">軸孔軸孔軸孔軸孔</td><td width="5%" rowspan="3">D</td><td width="6%" rowspan="3">t</td><td width="5%" rowspan="3">L2</td><td width="9%" rowspan="3">轉動慣量 I/kg.m 2 ≈</td><td width="7%" rowspan="3">質量 m/kg ≈</td></tr><tr><td>Y型</td><td colspan="2">J、J1、Z、Z1 型</td><td rowspan="2">L推薦</td></tr><tr><td width="6%">L</td><td width="3%">L</td><td width="11%">L1</td></tr><tr><td rowspan="3">JMIJ1</td><td rowspan="3">25</td><td rowspan="3">80</td><td width="7%" rowspan="3">6000</td><td width="16%">14</td><td>32</td><td rowspan="3">-</td><td>J1 型為27 Z1 型為20</td><td width="5%" rowspan="3">35</td><td width="5%" rowspan="3">90</td><td width="6%" rowspan="3">8.8</td><td width="5%" rowspan="3">100</td><td width="9%" rowspan="3">0.0013</td><td rowspan="3">1.8</td></tr><tr><td>16、18、19</td><td>42</td><td>30</td></tr><tr><td>20、22</td><td> </td><td width="11%">38</td></tr><tr><td rowspan="3">JMIJ2</td><td rowspan="3">63</td><td rowspan="3">180</td><td rowspan="3">5000</td><td>18、19</td><td>42</td><td rowspan="3">-</td><td>30</td><td rowspan="3">45</td><td rowspan="3">100</td><td rowspan="3">9.5</td><td rowspan="3">100</td><td rowspan="3">0.002</td><td rowspan="3">2.4</td></tr><tr><td>20、22、24</td><td>52</td><td>38</td></tr><tr><td>25</td><td>62</td><td>44</td></tr><tr><td rowspan="3">JMIJ3</td><td rowspan="3">100</td><td rowspan="3">315</td><td rowspan="3">5000</td><td>20、22、24</td><td>52</td><td rowspan="3">-</td><td>38</td><td rowspan="3">50</td><td rowspan="3">120</td><td rowspan="3">11</td><td rowspan="3">120</td><td rowspan="3">0.0047</td><td rowspan="3">4.1</td></tr><tr><td>25、28</td><td>62</td><td>44</td></tr><tr><td>30</td><td>82</td><td>60</td></tr><tr><td rowspan="3">JMIJ4</td><td rowspan="3">160</td><td rowspan="3">500</td><td rowspan="3">4500</td><td>24</td><td>52</td><td rowspan="3">-</td><td>38</td><td rowspan="3">55</td><td rowspan="3">130</td><td rowspan="3">12.5</td><td rowspan="3">120</td><td rowspan="3">0.0069</td><td rowspan="3">5.4</td></tr><tr><td>25、28</td><td>62</td><td>44</td></tr><tr><td>30、32、35</td><td>82</td><td>60</td></tr><tr><td rowspan="3">JMIJ5</td><td rowspan="3">250</td><td rowspan="3">710</td><td rowspan="3">4000</td><td>28</td><td>62</td><td rowspan="3">-</td><td>44</td><td rowspan="3">60</td><td rowspan="3">150</td><td rowspan="3">14</td><td rowspan="3">140</td><td rowspan="3">0.0153</td><td rowspan="3">8.8</td></tr><tr><td>30、32、35、38</td><td>82</td><td>60</td></tr><tr><td>40</td><td>112</td><td>84</td></tr><tr><td rowspan="2">JMIJ6</td><td rowspan="2">400</td><td rowspan="2">1120</td><td rowspan="2">3600</td><td>32、35、38</td><td>82</td><td>82</td><td>60</td><td rowspan="2">65</td><td rowspan="2">170</td><td rowspan="2">15.5</td><td rowspan="2">140</td><td rowspan="2">0.0281</td><td rowspan="2">13.4</td></tr><tr><td>40、42、45、48、50</td><td>112</td><td>-</td><td>84</td></tr><tr><td rowspan="3">JMIJ7</td><td rowspan="3">630</td><td rowspan="3">1800</td><td rowspan="3">3000</td><td>40、42</td><td rowspan="2">112</td><td>112</td><td rowspan="2">84</td><td rowspan="3">70</td><td rowspan="3">210</td><td rowspan="3">19</td><td rowspan="3">150</td><td rowspan="3">0.076</td><td rowspan="3">22.3</td></tr><tr><td>45、48、50、55、56</td><td rowspan="2"> </td></tr><tr><td>60</td><td>142</td><td>107</td></tr><tr><td rowspan="3">JMIJ8</td><td rowspan="3">1000</td><td rowspan="3">2500</td><td rowspan="3">2800</td><td>45、48</td><td rowspan="2">112</td><td>112</td><td rowspan="2">84</td><td rowspan="3">80</td><td rowspan="3">240</td><td rowspan="3">22.5</td><td rowspan="3">180</td><td rowspan="3">0.1602</td><td rowspan="3">36</td></tr><tr><td>50、55、56</td><td rowspan="2"> </td></tr><tr><td>60、63、65、70</td><td>142</td><td>107</td></tr><tr><td rowspan="3">JMIJ9</td><td rowspan="3">1600</td><td rowspan="3">4000</td><td rowspan="3">2500</td><td>55、56</td><td>112</td><td>112</td><td>84</td><td rowspan="3">85</td><td rowspan="3">260</td><td rowspan="3">24</td><td rowspan="3">220</td><td rowspan="3">0.2509</td><td rowspan="3">48</td></tr><tr><td>60、63、65、70、71、75</td><td>142</td><td rowspan="2"> </td><td>107</td></tr><tr><td>80</td><td>172</td><td>132</td></tr><tr><td rowspan="2">JMIJ10</td><td rowspan="2">2500</td><td rowspan="2">6300</td><td rowspan="2">2000</td><td>63、65、70、71、75</td><td>142</td><td>142</td><td>107</td><td rowspan="2">90</td><td rowspan="2">280</td><td rowspan="2">17</td><td rowspan="2">250</td><td rowspan="2">0.5195</td><td rowspan="2">85</td></tr><tr><td>80、85、90、95</td><td>172</td><td>-</td><td>132</td></tr><tr><td rowspan="3">JMIJ11</td><td rowspan="3">4000</td><td rowspan="3">9000</td><td rowspan="3">1800</td><td>75</td><td>142</td><td>142</td><td>107</td><td rowspan="3">95</td><td rowspan="3">300</td><td rowspan="3">19.5</td><td rowspan="3">290</td><td rowspan="3">0.8223</td><td rowspan="3">112</td></tr><tr><td>80、85、90、95</td><td>172</td><td>172</td><td>132</td></tr><tr><td>100、110</td><td>212</td><td>-</td><td>167</td></tr><tr><td rowspan="4">JMIJ12</td><td rowspan="4">6300</td><td rowspan="4">12500</td><td rowspan="4">1600</td><td>90、95</td><td>172</td><td rowspan="2"> </td><td>132</td><td rowspan="4">120</td><td rowspan="4">340</td><td rowspan="4">23</td><td rowspan="4">300</td><td rowspan="4">1.4109</td><td rowspan="4">152</td></tr><tr><td>100、110、120、125</td><td>212</td><td>167</td></tr></tbody></table></div></div>
