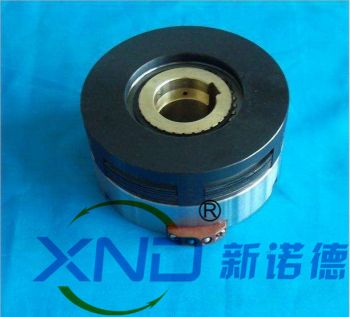

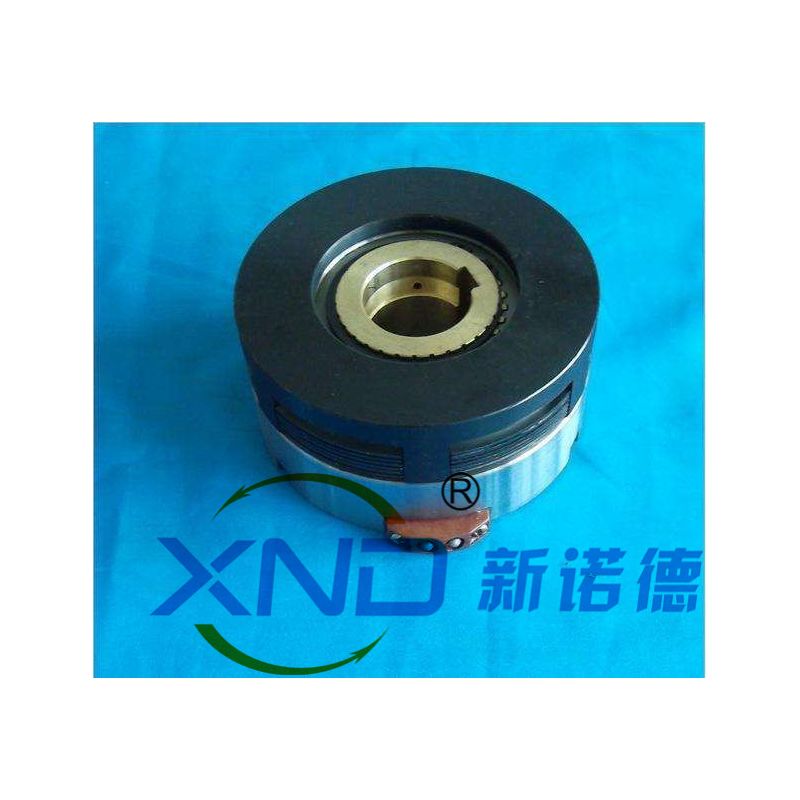

DLM3系列濕式多片無滑環電磁離合器

型號： P5F7D8DFD5FB09
品牌： XND-新諾德

銷售價：
會員價： 最低起 更多會員價
市場價：
商品評分： (共0人評論)

數量： -+
我要詢價

商品詳情

品牌：XND-新諾德
所屬分類：多片電磁離合器
商品編號：G5F7D8DFD5FAC6

<div style="text-align: center;"><font face="Microsoft Yahei" size="6" color="#ff0000">DLM3系列 濕式多片無滑環電磁離合器</font></div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/75/79/5d/8b90f6370730451435517031cef6dbb8501c0632.jpg?1602063787#w"></div><div><div><font class="zzi">商品說明</font>
<div   id="8s444esco6"   class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div   id="8s444esco6"   class="clear10"></div>
<p><strong>一、主要用途：</strong>DLM3系列為無滑環式濕式多片電磁離合器，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。<br/><br/><strong>二、工作條件：</strong>海拔高度不超過2000米；周?chē)諝鉁囟葹?5°C～+40°C；周?chē)橘|(zhì)中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。<br/><br/><strong>三、安裝：</strong>離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。</p>
<div   id="8s444esco6"   class="clear20"></div><font class="zzi">DLM3系列主要性能參數/Main Technical Data
</font>
<div   id="8s444esco6"   class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div   id="8s444esco6"   class="clear10"></div>
<table class="canshubiao" cellspacing="0" cellpadding="0" align="center" border="1">
<tbody>
<tr>
<td bgcolor="#ffffcc">產品 系列 series</td>
<td bgcolor="#ffffcc">規格 size</td>
<td bgcolor="#ffffcc">額定動力矩 N.m</td>
<td bgcolor="#ffffcc">額定靜力矩 N.m</td>
<td bgcolor="#ffffcc">空載力矩 (≤) N.m</td>
<td bgcolor="#ffffcc">接通時間 (≤) S</td>
<td bgcolor="#ffffcc">斷開時間 ( ≤ )S</td>
<td bgcolor="#ffffcc">額定電壓 DCV</td>
<td bgcolor="#ffffcc">線圈消耗功率 (20℃) W</td>
<td bgcolor="#ffffcc">允許最高轉速 r/min</td>
<td bgcolor="#ffffcc">重量 kg</td>
<td bgcolor="#ffffcc">供油流量 L/min</td></tr>
<tr>
<td bgcolor="#ffffcc" rowspan="8">DLM3</td>
<td bgcolor="#aad5ff">1.2</td>
<td bgcolor="#ccffcc">12</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">0.39</td>
<td bgcolor="#aad5ff">0.28</td>
<td bgcolor="#ccffcc">0.09</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">18</td>
<td bgcolor="#aad5ff">3500</td>
<td bgcolor="#ccffcc">1.6</td>
<td bgcolor="#aad5ff">0.2</td></tr>
<tr>
<td bgcolor="#aad5ff">2.5</td>
<td bgcolor="#ccffcc">25</td>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">0.40</td>
<td bgcolor="#aad5ff">0.30</td>
<td bgcolor="#ccffcc">0.09</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">21</td>
<td bgcolor="#aad5ff">3500</td>
<td bgcolor="#ccffcc">2.3</td>
<td bgcolor="#aad5ff">0.25</td></tr>
<tr>
<td bgcolor="#aad5ff">5</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">80</td>
<td bgcolor="#ccffcc">0.9</td>
<td bgcolor="#aad5ff">0.32</td>
<td bgcolor="#ccffcc">0.10</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">32</td>
<td bgcolor="#aad5ff">3000</td>
<td bgcolor="#ccffcc">3.4</td>
<td bgcolor="#aad5ff">0.40</td></tr>
<tr>
<td bgcolor="#aad5ff">10</td>
<td bgcolor="#ccffcc">100</td>
<td bgcolor="#aad5ff">160</td>
<td bgcolor="#ccffcc">1.80</td>
<td bgcolor="#aad5ff">0.35</td>
<td bgcolor="#ccffcc">0.14</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">38</td>
<td bgcolor="#aad5ff">3000</td>
<td bgcolor="#ccffcc">5</td>
<td bgcolor="#aad5ff">0.65</td></tr>
<tr>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">160</td>
<td bgcolor="#aad5ff">250</td>
<td bgcolor="#ccffcc">2.40</td>
<td bgcolor="#aad5ff">0.37</td>
<td bgcolor="#ccffcc">0.14</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">2500</td>
<td bgcolor="#ccffcc">6.2</td>
<td bgcolor="#aad5ff">0.65</td></tr>
<tr>
<td bgcolor="#aad5ff">25</td>
<td bgcolor="#ccffcc">250</td>
<td bgcolor="#aad5ff">400</td>
<td bgcolor="#ccffcc">3.50</td>
<td bgcolor="#aad5ff">0.40</td>
<td bgcolor="#ccffcc">0.18</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">61</td>
<td bgcolor="#aad5ff">2200</td>
<td bgcolor="#ccffcc">8.2</td>
<td bgcolor="#aad5ff">1.0</td></tr>
<tr>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">400</td>
<td bgcolor="#aad5ff">630</td>
<td bgcolor="#ccffcc">5.60</td>
<td bgcolor="#aad5ff">0.42</td>
<td bgcolor="#ccffcc">0.20</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">72</td>
<td bgcolor="#aad5ff">2000</td>
<td bgcolor="#ccffcc">14.3</td>
<td bgcolor="#aad5ff">1.0</td></tr>
<tr>
<td bgcolor="#aad5ff">63</td>
<td bgcolor="#ccffcc">630</td>
<td bgcolor="#aad5ff">1000</td>
<td bgcolor="#ccffcc">9.00</td>
<td bgcolor="#aad5ff">0.45</td>
<td bgcolor="#ccffcc">0.25</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">83</td>
<td bgcolor="#aad5ff">1800</td>
<td bgcolor="#ccffcc">21</td>
<td bgcolor="#aad5ff">1.2</td></tr></tbody></table></div>
<div   id="8s444esco6"   class="clear20"></div><font class="zzi">安裝示意圖及總裝圖/Diagrammatic Sketch of
Installation：</font></div><p><font class="zzi"><br/></font></p><div><font class="zzi"><font class="zzi">外形與安裝尺寸Over and Installation Dimensions</font>
<div   id="8s444esco6"   class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div   id="8s444esco6"   class="clear10"></div>
<table class="canshubiao" cellspacing="0" cellpadding="0" align="center" border="1">
<tbody>
<tr>
<td bgcolor="#ffffcc" rowspan="2">規格 size</td>
<td bgcolor="#ffffcc" colspan="8">徑向尺寸 Radial Demensions</td>
<td bgcolor="#ffffcc" colspan="5">軸向尺寸 Axial Demensions</td></tr>
<tr>
<td bgcolor="#ffffcc">D1</td>
<td bgcolor="#ffffcc">D2</td>
<td bgcolor="#ffffcc">D</td>
<td bgcolor="#ffffcc">d</td>
<td bgcolor="#ffffcc">b</td>
<td bgcolor="#ffffcc">φ</td>
<td bgcolor="#ffffcc">e</td>
<td bgcolor="#ffffcc">h</td>
<td bgcolor="#ffffcc">L</td>
<td bgcolor="#ffffcc">L1</td>
<td bgcolor="#ffffcc">L2</td>
<td bgcolor="#ffffcc">s</td>
<td bgcolor="#ffffcc">t</td></tr>
<tr>
<td bgcolor="#ffffcc">1.2</td>
<td bgcolor="#aad5ff">86</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">17</td>
<td bgcolor="#aad5ff">4X6</td>
<td bgcolor="#ccffcc">20</td>
<td bgcolor="#aad5ff">6</td>
<td bgcolor="#ccffcc">21.8</td>
<td bgcolor="#aad5ff">51</td>
<td bgcolor="#ccffcc">44.5</td>
<td bgcolor="#aad5ff">5.5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">6</td></tr>
<tr>
<td bgcolor="#ffffcc">2.5</td>
<td bgcolor="#aad5ff">96</td>
<td bgcolor="#ccffcc">56</td>
<td bgcolor="#aad5ff">25</td>
<td bgcolor="#ccffcc">22</td>
<td bgcolor="#aad5ff">6</td>
<td bgcolor="#ccffcc">25</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">27.3</td>
<td bgcolor="#aad5ff">57</td>
<td bgcolor="#ccffcc">51.5</td>
<td bgcolor="#aad5ff">5.5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">6</td></tr>
<tr>
<td bgcolor="#ffffcc">5</td>
<td bgcolor="#aad5ff">113</td>
<td bgcolor="#ccffcc">65</td>
<td bgcolor="#aad5ff">30</td>
<td bgcolor="#ccffcc">26</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc" style="text-align: center;">30</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">32.3</td>
<td bgcolor="#aad5ff">63</td>
<td bgcolor="#ccffcc">56</td>
<td bgcolor="#aad5ff">5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">8</td></tr>
<tr>
<td bgcolor="#ffffcc">10</td>
<td bgcolor="#aad5ff">133</td>
<td bgcolor="#ccffcc">75</td>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">35</td>
<td bgcolor="#aad5ff">10</td>
<td bgcolor="#ccffcc">40</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">42.3</td>
<td bgcolor="#aad5ff">68</td>
<td bgcolor="#ccffcc">59</td>
<td bgcolor="#aad5ff">6.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">8</td></tr>
<tr>
<td bgcolor="#ffffcc">16</td>
<td bgcolor="#aad5ff">145</td>
<td bgcolor="#ccffcc">85</td>
<td bgcolor="#aad5ff">45</td>
<td bgcolor="#ccffcc">40</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">45</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">47.4</td>
<td bgcolor="#aad5ff">70</td>
<td bgcolor="#ccffcc">61.5</td>
<td bgcolor="#aad5ff">6.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">25</td>
<td bgcolor="#aad5ff">166</td>
<td bgcolor="#ccffcc">110</td>
<td bgcolor="#aad5ff">50</td>
<td bgcolor="#ccffcc">45</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">52.4</td>
<td bgcolor="#aad5ff">78.5</td>
<td bgcolor="#ccffcc">68</td>
<td bgcolor="#aad5ff">7.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">40</td>
<td bgcolor="#aad5ff">192</td>
<td bgcolor="#ccffcc">110</td>
<td bgcolor="#aad5ff">60</td>
<td bgcolor="#ccffcc">54</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">60</td>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">62.2</td>
<td bgcolor="#aad5ff">91</td>
<td bgcolor="#ccffcc">79.5</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">6</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">63</td>
<td bgcolor="#aad5ff">212</td>
<td bgcolor="#ccffcc">125</td>
<td bgcolor="#aad5ff">70</td>
<td bgcolor="#ccffcc">62</td>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">70</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">74.3</td>
<td bgcolor="#aad5ff">109</td>
<td bgcolor="#ccffcc">96.5</td>
<td bgcolor="#aad5ff">9.5</td>
<td bgcolor="#ccffcc">7</td>
<td bgcolor="#aad5ff">10</td></tr></tbody></table></font></div><p><font class="zzi"><br/></font></p><p><br/></p><p><br/></p>
